Долго я откладывал переход на FreeCAD. Привык к тому, что CAD — это либо тяжёлый коммерческий пакет с подпиской, либо облако, которое без интернета превращается в тыкву. А потом понадобилось за вечер смоделировать кронштейн под нестандартное крепление, и Fusion, как назло, потребовал входа в аккаунт на обновлении. В тот вечер я просто открыл FreeCAD, и с тех пор печатаю почти исключительно из него. В 2026-м это уже не «бесплатная альтернатива на крайний случай», а взрослый инструмент — рассказываю, как я строю в нём рабочий процесс от эскиза до готовой детали на Anycubic Kobra X.
Почему FreeCAD, и что изменилось к 2026 году
FreeCAD — параметрический CAD с открытым исходным кодом: модель строится как история операций, и любое измерение можно поменять задним числом. Для 3D-печати это ключевой момент. Отверстие под саморез оказалось тугим? Меняешь диаметр в эскизе — вся модель перестраивается. В mesh-редакторах так не умеют в принципе.
За последние полтора года проект совершил рывок. Версия 1.0 (конец 2024-го) принесла встроенный верстак Assembly и, главное, серьёзную переработку проблемы топологического именования — бич FreeCAD на протяжении многих лет, когда модель ломалась от того, что ты подвинул ребро в раннем эскизе. В марте 2026-го вышла 1.1, где Assembly допилили и улучшили заметно. Сейчас актуальна линейка 1.1.x — если у тебя стоит что-то старше, обновляйся: разница ощущается даже в мелочах интерфейса.
Честно о минусах, без них никак. Интерфейс всё ещё выглядит как инженерный прибор из нулевых, к верстакам (Part Design, Sketcher, Part, Mesh…) привыкать дня два-три. Глубоко параметрические деревья с выражениями на гранях всё ещё могут капризничать — правило «привязывайся к базовым плоскостям, а не к граням» спасает от 90% проблем. Но цена вопроса — ноль рублей, локальный файл, никакой подписки и облака. Для домашней мастерской соотношение цена/возможности вне конкуренции.
Установка и первые пять минут
Ставится просто: установщик с официального сайта под Windows, AppImage под Linux. Дальше три настройки, которые я делаю сразу:
- Единицы измерения — миллиметры (Правка → Настройки → Общие). По умолчанию так и есть, но проверь: смешанные единицы потом аукнутся в слайсере.
- Автосохранение каждые 5 минут. Параметрическое моделирование любит падать в самый неподходящий момент.
- Менеджер аддонов (Инструменты → Менеджер аддонов) — оттуда ставим Fasteners и Thread for Screw, о них ниже.
Рабочий процесс для печатных деталей живёт в связке двух верстаков: Sketcher — двумерные эскизы с ограничениями, и Part Design — превращение эскизов в тела операциями Pad (выдавить), Pocket (вырезать), Fillet (скруглить), Chamfer (фаска). Интерфейс Part (без Design) — старый «сеточный» подход, для печатных деталей он не нужен, не путайся.
Отдельно про ограничения в эскизе. Новичок тянет мышкой линии «примерно», и потом удивляется, почему деталь не лезет в паз. Каждую линию надо доводить до полного определения: размеры, горизонтальность/вертикальность, симметрия. Эскиз без лишних степеней свободы — это деталь, которая пересоберётся без сюрпризов, когда ты поменяешь один размер. Да, это скучнее на первых порах. Зато через месяц ты поймаешь себя на том, что делаешь «семейные» партии кронштейнов из одного эскиза, меняя три числа в таблице.
Живой пример: кронштейн за двадцать минут
Разберу типовую задачу — нужен кронштейн крепления на стену с четырьмя отверстиями и полкой под вес. Примерно так выглядит мой путь:
- Эскиз на плоскости XY: прямоугольник 100×60 мм, полностью зафиксированный размерами и привязкой к началу координат.
- Pad на 5 мм — базовая плита.
- Второй эскиз на верхней грани: вертикальная стенка 100×40, ещё один Pad на 5 мм.
- Рёбра жёсткости: треугольный эскиз на боковой грани, Pad 5 мм, потом зеркалирование. Два ребра — и деталь перестаёт «играть» в руках.
- Четыре отверстия Ø 3,2 мм под саморезы 3,5 мм: карманы через Pocket сквозь плиту. Диаметр на 0,3 мм больше самореза — PLA детали хрупкие на сжатие, саморез должен раздвигать, а не раскалывать.
- Fillet 2 мм на внешних углах плиты и стенки: скругления — это не про красоту, а про то, что деталь не отломится по концентратору напряжений. Правило простое: любое внешнее ребро, о которое что-то упрётся или что-то потянет, — скругляй от 1 мм.
Обрати внимание на порядок: скругления и фаски — в конце дерева операций. Если скруглить рано, то последующие карманы будут пытаться строиться по уже изменённой геометрии, и дерево начнёт сыпаться ошибками. Модель падает — иди по дереву сверху вниз, FreeCAD честно помечает, на какой операции сломалось.
Допуски: главная причина переделок
CAD-модель идеальна, принтер — нет. Разница между ними живёт в допусках, и вот мои рабочие цифры для PLA на Kobra X (сопло 0,4, после нормальной калибровки):
- Отверстие под болт с плотной посадкой: диаметр + 0,2 мм от номинала.
- Свободная посадка, чтобы деталь двигалась: + 0,4 мм.
- Посадка деталь-в-деталь (паз/шип): зазор 0,15–0,25 мм на сторону. Меньше — не влезет без напильника, больше — будет люфтить.
- Отверстия мелкого диаметра (до 5 мм) после печати «подбираются» — то утоньшаются. Если точность критична, моделируй под сверловку: отверстие + 0,5, потом проход сверлом.
Сначала эти числа покажутся магией. Но они выводятся из ширины сопла и округления периметров: слайсер печатает стенки кратно 0,4 мм, а внутренний периметр отверстия всегда чуть меньше модельного. Я завёл себе шпаргалку с проверенными зазорами и обновляю её после каждой партии — работает лучше любых калькуляторов из интернета, потому что это цифры конкретно моей связки принтер + пластик.
Ещё два правила, которые спасают детали. Первое: минимальная толщина стенки — 1,2 мм (три периметра соплом 0,4), для несущих — от 2 мм. Тоньше — слайсер превратит стенку в «наполнение», и деталь будет мягкой. Второе: текст и логотипы на детали — углублением на 0,4–0,6 мм, не меньше. Мельче — слой съест надпись, глубже — тонкие выступы начнут обламываться.
Скругления, фаски и хитрости ориентации
В FreeCAD разница между Fillet и Chamfer — не только геометрия, но и печатная судьба детали. Нижнюю кромку плиты делай фаской 0,4–0,6 мм: это страховка от слоновьей ноги, деталь не будет царапать стол первым слоем. А вот фаску на верхней кромке, которая «нависает», слайсер будет печатать мостом — ступеньки и провисание гарантированы. Скругления сверху печатаются отлично, фаски снизу — отлично, наоборот — боль. Простейшее правило, которое экономит десятки переделок.
Ориентацию модели продумывай ещё в CAD. Слои FDM — слабое место на растяжение поперёк: деталь, которую сломали «вдоль стола», выдержит в разы больше, чем та же деталь, напечатанная стоймя. У моего кронштейна стенка несёт изгиб — значит, печатаем лёжа. Если геометрия заставляет ставить деталь вертикально, добавь скругления в основании — они работают как конструктивные усилители первых слоёв, а не просто декор.
И про резьбы, вечный соблазн новичка. Печатать резьбу в пластике можно, но она живёт недолго: пара сборок-разборок, и стенки облизались. Мой выбор: моделировать отверстие под саморез, а для разборных соединений — под латунные резьбовые вставки, которые садятся паяльником. Verстак Fasteners из менеджера аддонов выручает, когда нужны точные модели болтов и гаек для сборки нескольких печатных деталей — но печатать вывернутую резьбу M3 я уже давно не пытаюсь.
Экспорт: STL или 3MF
Готовую деталь FreeCAD экспортирует двумя путями. Классика — STL: File → Export, выбрать тело, бинарный формат. В диалоге важен параметр отклонения тесселяции: он определяет, насколько грубо округлые поверхности превратятся в полигоны. Дефолт обычно норм, но если в детали есть большие цилиндры и сферы — уменьши отклонение и сравни размер файла: сотни килобайт для детали в 100 мм — норма, десятки байт на круглое отверстие — признак того, что отверстие напечатается шестигранным.
Мой основной формат сейчас — 3MF. Он сохраняет единицы измерения (STL безразмерен, и слайсер вынужден угадывать миллиметры), поддерживает несколько тел в одном файле и честные имена объектов. Для сборок из пяти-десяти печатных деталей это спасение: один файл — весь заказ в слайсер. OrcaSlicer, мой основной слайсер, 3MF ест без вопросов.
Перед экспортом — проверка геометрии. Верстак Part → Check geometry: она покажет некорректные тела, из-за которых слайсер потом «лечит» модель и молча меняет толщины. Также полезно быстро глянуть модель в OrcaSlicer до нарезки: если срез детали в слайсере выглядит соломой или полыми пятнами — иди в FreeCAD чинить тело, а не крутить настройки слайсера.
Параметрика, которая реально помогает
Фишка, из-за которой я вообще не жалею о переходе: связка эскизов со Spreadsheet. Заводишь таблицу, вбиваешь туда толщину стенки, диаметры отверстий, зазоры — и привязываешь размеры эскизов к ячейкам. Дальше вариации детали (под другой саморез, под другой пластик с другими допусками) — это правка одной ячейки. Семейство кронштейнов под три размера саморезов я сделал за час вместо вечера.
Для сборок из нескольких деталей с 1.0 есть встроенный Assembly: расставил тела по сопряжениям, проверил, что ничего не пересекается и зазоры сходятся. В 1.1 его дожали — раньше спотыкался на относительно простых сборках, сейчас ведёт себя прилично. А TechDraw пригодится, когда подгонка идёт по месту: выпустил чертёж с размерами, приложил рулетку к реальному объекту, поправил модель. Звучит по-инженерному занудно, но для мебельных и настенных креплений экономит целые итерации печати.
Типичные грабли новичка
Собрал список из того, на чём спотыкался сам и что вижу у начинающих:
- Незамкнутый контур в эскизе — Pad не создаётся. FreeCAD подсвечивает разрыв, но новичок пугается. Смотри на концы линий: там, где точки не совпали, и есть дырка.
- Моделирование «в воздухе» без привязки к началу координат. Потом деталь невозможно нормально положить на стол — центр масс уехал.
- Экспорт не тела, а его грани или всего документа: в STL улетает мусор. Экспортируй конкретный Body.
- Слишком мелкие детали геометрии (шпильки 0,5 мм, щели 0,3 мм) — сопло 0,4 мм их физически не напечатает. Фильтруй геометрию ещё в CAD: если фича тоньше двух периметров — убирай или укрупняй.
- Перфекционизм в скруглениях: гнаться за красивыми радиусами на внутренних поверхностях, которые никто не увидит, — тратить время. Деталь должна работать, а не выигрывать конкурс дизайна.
Как это выглядит в связке с Kobra X

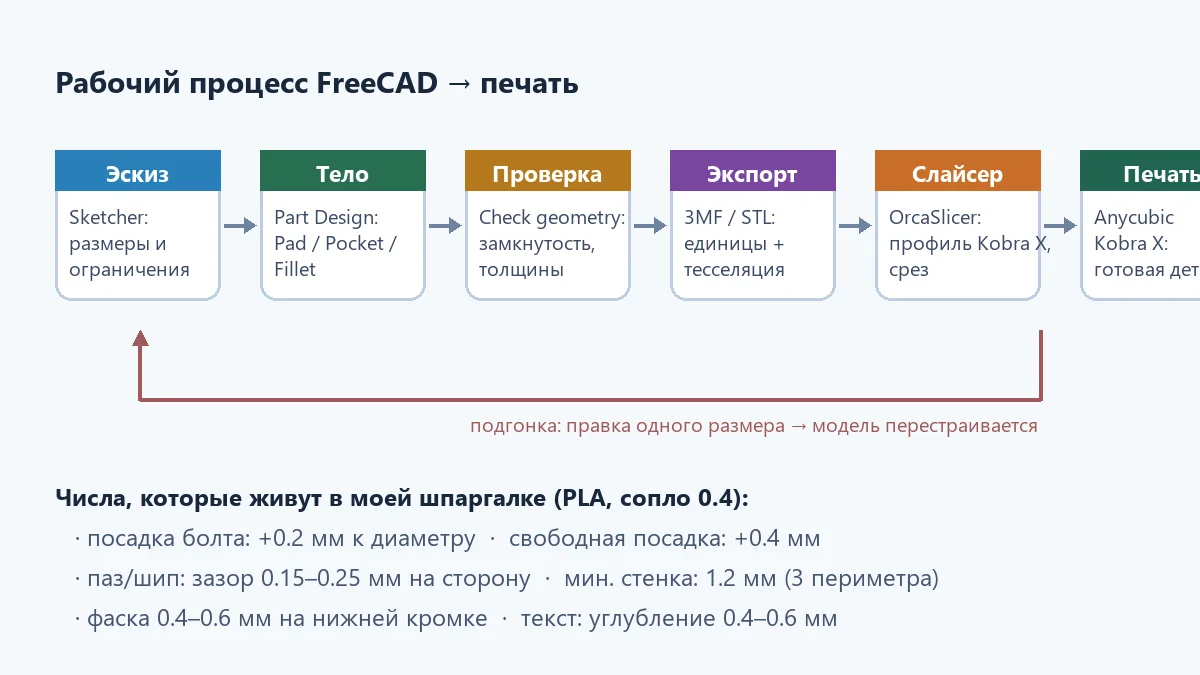

Мой полный цикл выглядит так: модель в FreeCAD → экспорт 3MF → OrcaSlicer (профиль Kobra X, PLA, сопло 0,4) → нарезка с проверкой среза → печать. Сам слайсер и калибровку принтера я уже подробно разбирал в отдельной статье про настройку Kobra X — тут не повторяюсь. Замечу только одно: после нормальной калибровки потока и стола мои CAD-допуски из шпаргалки перестали «гулять» от печати к печати. Параметрический CAD + откалиброванный принтер — это уже не хобби с рулеткой напильника, а конвейер: поправил размер в эскизе, напечатал, встало как влитое.
Если вы только выбираете CAD для печати и сомневаетесь между FreeCAD и чем-то ещё — мой критерий простой: если детали параметрические и вы планируете их повторять и дорабатывать, FreeCAD окупит кривую обучения за первый же месяц. Если печатаете разовые декоративные штуки — может, и не нужно, честно.
Итог
FreeCAD в 2026-м закрыл главную дыру, из-за которой от него отмахивались, — хрупкость параметрических моделей, — и остался бесплатным, локальным и без подписок. Рабочий процесс для печати простой: Sketcher с полными ограничениями → Part Design → фаски снизу, скругления сверху → допуски из личной шпаргалки → экспорт 3MF → OrcaSlicer. Первые две недели будут непривычными, потом обратно уже не захочется.
А вы что используете для моделирования печатных деталей? И если тоже сидите на FreeCAD — какие верстаки и аддоны реально прижились у вас? Делитесь в комментариях, соберу из ответов подборку.
